OS2 Duplex Glasfaserkabel

Was ist ein OS2 Duplex Glasfaserkabel?

OS2 Duplex-Kabel bündeln zwei Singlemode-Fasern in einem Mantel: eine für jede Übertragungsrichtung. Jede Faser hat 9 Mikrometer Kerndurchmesser und erfüllt die OS2-Norm mit maximal 0,4 dB Dämpfung pro Kilometer. In der Praxis erreichen hochwertige Kabel 0,35 dB/km oder besser. Das klingt nach Kleinigkeit, aber der Unterschied zwischen 0,35 und 0,4 dB bedeutet bei 20 km Distanz 1 dB Spielraum.

Die Duplex-Bauform ist die Funktionsweise moderner Netzwerktechnik. Ein 10G-SFP+-Modul hat zwei optische Anschlüsse: TX (Transmit) sendet Daten, RX (Receive) empfängt sie. Ein Duplex-Kabel verbindet TX des einen Moduls mit RX des anderen und umgekehrt. Fertig ist die bidirektionale Verbindung. Diese Full-Duplex-Kommunikation verdoppelt die nutzbare Bandbreite gegenüber alternativen Techniken wie BiDi (bidirektional über eine Faser mit verschiedenen Wellenlängen).

OS2 ist dabei der aktuelle Singlemode-Standard. Der Vorgänger OS1 wurde 2009 abgelöst. Die Spezifikationen unterscheiden sich zwar nur minimal, aber OS2 ist der Industriestandard und wird von allen modernen Systemen erwartet.

Warum Dämpfungswerte in der Praxis kritischer sind als im Datenblatt

Theoretisch verkraftet ein 10G-LR-Transceiver bis zu 30 dB Dämpfung (Link Budget). In der Realität sollten Sie aber nicht über 10-12 dB gehen. Warum? Weil Datenblätter Idealwerte angeben: saubere Stecker, perfekte Ausrichtung, 23°C Raumtemperatur. Ihre Installation läuft aber bei 28°C im Sommer, die Stecker haben nach 100x Stecken Mikroabrieb, und im Kabelkanal liegt Staub.

Eine realistische Rechnung für 5 km Distanz:

• Kabel: 5 km × 0,35 dB/km = 1,75 dB
• 2 Stecker pro Ende: 4 × 0,4 dB = 1,6 dB
• 1 Kupplung im Verteiler: 0,2 dB
• Alterungsreserve: 1,0 dB
• Gesamtdämpfung: 4,55 dB

Sie liegen bei 15% des theoretischen Budgets, das ist gesund. Steigt die Dämpfung um 2 dB (verschmutzter Stecker), funktioniert alles noch. Bei 12 dB Ausgangsdämpfung hätten Sie ein Problem.

Praxistipp: Messen Sie jede Installation nach Fertigstellung mit einem Messgerät. Die Kosten liegen zwischen 150 und 300 Euro. Das macht sich jedoch schon beim ersten Fehler bezahlt, den Sie mit dem Messgerät in 10 Minuten statt 3 Stunden finden. Dokumentieren Sie die Messwerte. Bei späteren Problemen sehen Sie sofort, ob sich die Dämpfung verändert hat.

LC, SC oder doch APC? Die Steckerfrage konkret beantwortet

LC-Duplex: Der moderne Standard

Seit etwa 2010 ist LC der dominante Stecker in Rechenzentren. Formfaktor: 1,25 mm Ferrule, Clip-Mechanismus, kompakte Bauweise. Sie bekommen 24 Duplex-Ports auf einem 19-Zoll-Panel mit 1HE Höhe. Bei SC wären es nur 12 Ports. Diese Dichte ist entscheidend, wenn Sie 400 Server in einem Rack-Row versorgen müssen.

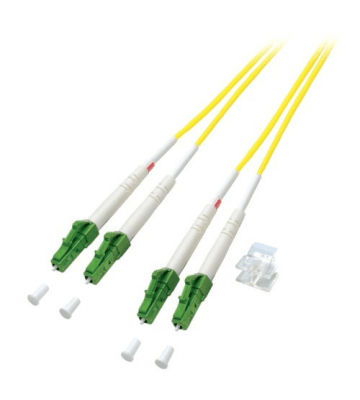

LC/APC: Für anspruchsvolle Anwendungen

Die 8-Grad-Anwinklung der Ferrule sorgt dafür, dass die Rückreflexion von -40 dB (PC) auf -60 dB (APC) sinkt. Wann brauchen Sie das?

• Distanzen über 10 km: Bei langen Strecken addieren sich selbst kleine Reflexionen. Die Signalqualität (BER - Bit Error Rate) profitiert messbar.
• 40G/100G und höher: Bei hohen Datenraten ist das Timing kritischer. Reflexionen stören die Signalintegrität stärker als bei 10G.
• DWDM-Systeme: Wenn mehrere Wellenlängen durch eine Faser laufen (Dense Wavelength Division Multiplexing), ist Übersprechen zwischen Kanälen das Hauptproblem. APC reduziert dies signifikant.
• Analoge Signalübertragung: Bei CATV oder analog modulierten Systemen sind Reflexionen besonders kritisch.



Für Standard-10G-Datacenter-Verkabelungen unter 5 km können Sie getrost bei Standard-LC bleiben. Der Reflexionswert von -40 dB reicht völlig aus.



Wichtig Niemals PC und APC mischen! Ein PC-Stecker in einer APC-Buchse zerstört beide Kontaktflächen innerhalb von Sekunden. Der abgeschrägte APC-Kontakt schleift über die plane PC-Fläche. Das Ergebnis sind Kratzer, die sich nicht mehr reparieren lassen. Kennzeichnen Sie APC-Infrastruktur deutlich (grüne Kabel, grüne Boots, Labels). In gemischten Umgebungen lagern Sie PC und APC getrennt.

SC-Duplex: Robust und bewährt

SC-Stecker haben 2,5 mm Ferrule-Durchmesser. Sie sind doppelt so groß wie LC. Das macht sie mechanisch stabiler und unempfindlicher gegen Verschmutzung. Die Push-Pull-Verriegelung rastet sicher ein und löst sich nicht versehentlich. In industriellen Umgebungen, Außenverteilern oder auf Schiffen/Ölplattformen ist SC oft die bessere Wahl.

SC/APC: Der Carrier-Standard

Gelbe Kabel mit grünen SC/APC-Steckern sind das Erkennungszeichen von Carrier-Übergabepunkten. Wenn die Telekom, Vodafone oder ein anderer Provider Glasfaser in Ihr Gebäude bringt, ist es meist SC/APC. Diese Kombination aus Robustheit und niedrigen Reflexionswerten ist ideal für Weitverkehrsnetze mit Distanzen von 40+ km.

Typische Installationsfehler und wie Sie sie vermeiden

• Zu stramm gezogen: Glasfaser ist empfindlich gegen Zugkraft. Maximal 50 N Zugbelastung sind erlaubt, das entspricht etwa 5 kg Gewicht. Beim Verlegen durch Kabeltrassen ziehen Installateure oft zu fest. Das Kabel funktioniert erst, aber die mechanische Vorspannung führt zu Mikrorissen in der Faser. Nach Monaten steigt die Dämpfung schleichend. Verlegen Sie Glasfaser immer mit leichtem Durchhang, niemals straff gespannt.
• Zu kleine Biegeradien: Minimum 30 mm Biegeradius. Das ist etwa eine Zwei-Euro-Münze. In engen Kabelkanälen oder hinter Patchpanels wird das oft unterschritten. Ein 90-Grad-Knick auf 10 mm Radius erhöht die Dämpfung um 1-3 dB oder mehr und ist sofort messbar. Nutzen Sie Kabelführungen mit ausreichend Radius. Wenn Sie Kabel bündeln, achten Sie darauf, dass die inneren Kabel nicht zu eng gebogen werden.
• Verschmutzte Stecker nicht gereinigt: 80% aller Glasfaser-Probleme entstehen durch verschmutzte Stecker. Ein Staubkorn von 5 Mikrometern Durchmesser ist auf der 9-Mikrometer-Faser ein riesiges Hindernis. Selbst unsichtbare Verschmutzungen (Hautfett, Luftfeuchtigkeit) erhöhen die Dämpfung. Die Lösung sind Ferrule Reiniger: Ein Reinigungsstift mit 200+ Reinigungen. Vor jedem Stecken einmal drüber, fertig. Diese 10 Sekunden sparen Ihnen potenziell Stunden an Fehlersuche.
• Falsche Patchkabel-Polarität: Bei Duplex-Kabeln ist die Kreuzung meist schon eingebaut (Type A/B nach TIA-568). Aber manche Systeme erwarten gerade Durchverdrahtung (Type C). Symptom: Link kommt nicht hoch, obwohl Kabel und Transceiver OK sind. Sie verbinden TX mit TX statt TX mit RX. Die Lösung: Entweder ein Kabel mit anderer Polarität oder eine Kreuzungs-Kupplungsbuchse (crossover coupler). Prüfen Sie vor großen Bestellungen die Polaritätsanforderung Ihrer Switches.
• Keine Beschriftung: In 6 Monaten wissen Sie nicht mehr, welches Kabel wohin führt. Beschriften Sie beide Enden mit Quelle und Ziel.

Ergänzende Komponenten für professionelle Installationen

Duplex-Kabel sind nur die sichtbare Spitze des Eisbergs. Für eine vollständige Installation brauchen Sie Glasfaser-Patchpanels mit LC-Duplex-Buchsen zur strukturierten Verkabelung. SFP+-Module für Ihre Switches. Achten Sie auf Kompatibilität, nicht jedes Modul funktioniert in jedem Switch. Glasfaser-Ferrule Reininger sollte in jedem IT-Schrank griffbereit sein. Und investieren Sie in ein Glasfaser-Messgerät.

Der ultimative Praxistipp: Die 3-Farbstrategie

Arbeiten Sie mit Farbcodierung mit Kabelmarkierungen nach Funktion, nicht nach Verkabelungsnorm:

• Gelb: Produktivsysteme - Server zu Core-Switch, geschäftskritische Verbindungen
• Grau: Management-Netzwerk - IPMI, iLO, Out-of-Band-Management
• Blau: Storage-Netzwerk - SAN, NAS, Backup-Verkabelung
