Spleisskassetten als Schutz für Glasfaser-Spleißverbindungen
Ungeschützte Spleißstellen sind die Schwachstelle jeder Glasfaser-Installation. Zugkräfte, Staub oder Feuchtigkeit zerstören teure Verbindungen und verursachen intermittierende Fehler, die Sie nur schwer finden. Spleisskassetten kapseln Ihre Spleißverbindungen komplett ab, halten Fasern in definiertem Biegeradius und schaffen Ordnung. Das vereinfacht spätere Erweiterungen oder Reparaturen. Weiterlesen
Was ist eine Spleisskassette?
Eine Spleisskassette ist ein geschlossenes Gehäuse zur Aufnahme von Glasfaser-Spleißverbindungen. Sie erfüllt drei Aufgaben:
- Mechanischer Schutz der empfindlichen Spleißstellen gegen Beschädigung
- Kontrollierte Faserführung mit ausreichendem Biegeradius (mindestens 30mm) zur Vermeidung von Signalverlusten
- Organisierte Ablage für Faserschlaufen, die bei späteren Arbeiten zugänglich bleiben.
Ohne Kassette riskieren Sie Faserbruch beim nächsten Rack-Umbau.
Aufbau und Komponenten im Detail

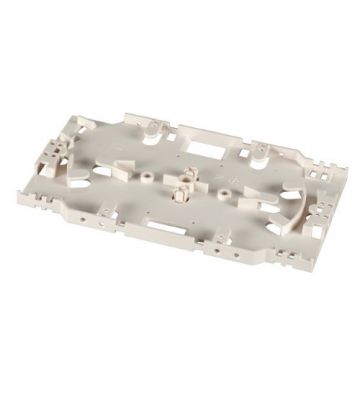

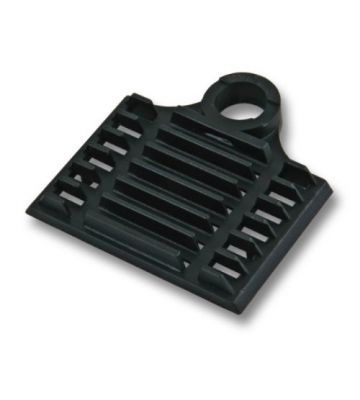

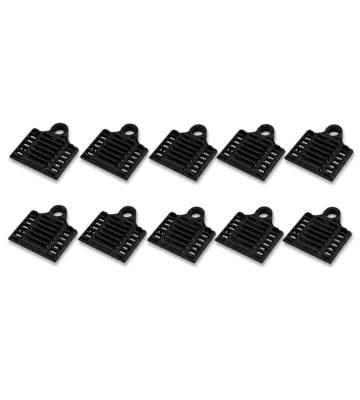

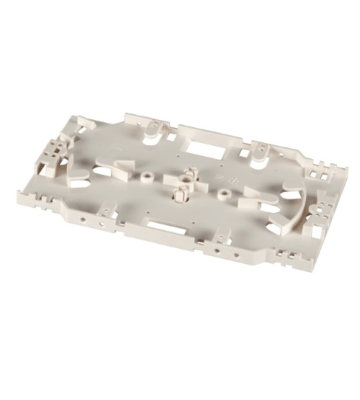

Die Kassette nimmt 2 x 12 Spleißhalterungen auf. Insgesamt also 24 Einzelspleisse. Das entspricht zwei 12-faserigen Kabeln oder einem 24-faserigen Kabel. Die Spleißhalterungen fixieren jeden einzelnen Spleiß in einer Kunststoffklemme, die Zugentlastung bietet und die exakte Position sichert.

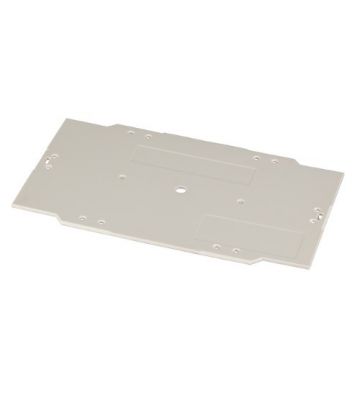

Die Abdeckplatte verschließt die Kassette staubdicht. Sie rastet ein und lässt sich werkzeugfrei öffnen. Das ist bei Wartungen oder Erweiterungen wichtig.

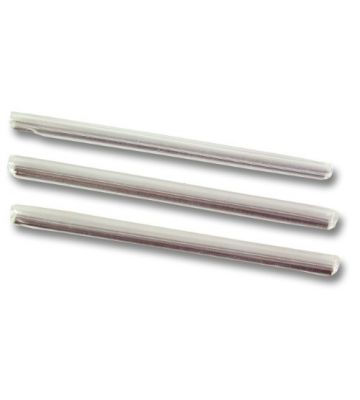

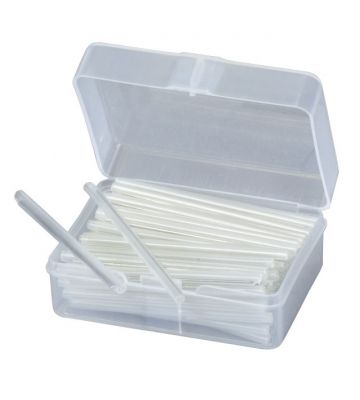

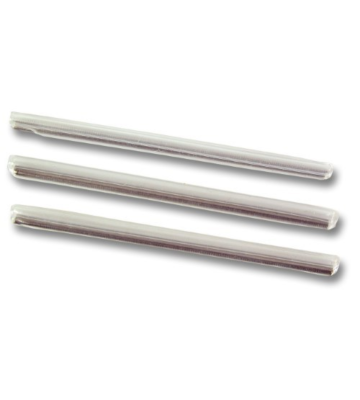

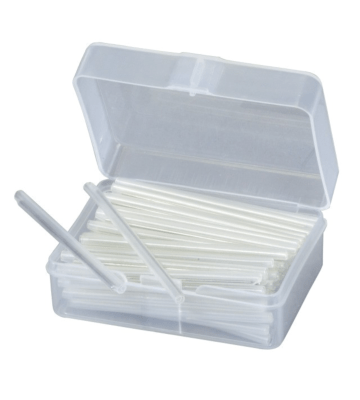

Crimpspleißschutz in 45mm und 60mm Länge schützt die eigentliche Spleißstelle. Nach dem Spleißen wird die Verbindung mit diesem Schutzhülschen ummantelt und gecrimpt. Die Länge richtet sich danach, welches Spleißgerät Sie verwenden: 45mm für kompakte Geräte, 60mm für Standard-Spleißgeräte. Der Crimpspleißschutz verhindert Faserbruch an der Übergangsstelle zwischen blanker Faser und Kabelmantel.

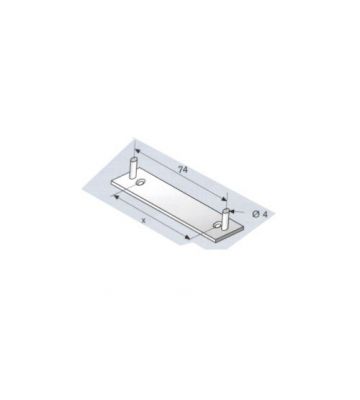

Der Adapter für ANT Spleißschutz-Tool ermöglicht die Nutzung professioneller Crimpwerkzeuge. ANT (Aramid Yarn Termination) bezeichnet die Befestigung der Zugentlastungsfasern. Das ist das Kevlar-Geflecht in Glasfaserkabeln. Dieser Adapter vereinheitlicht verschiedene Werkzeuge und Spleißschutzsysteme.
Verbindung zur Gesamtinstallation
Spleisskassetten arbeiten nicht isoliert. Die gespleißten Kabel führen zu 19-Zoll-Spleissboxen oder Wandverteilen. Von dort geht es über Glasfaser Singlemode oder Glasfaser Multimode Patchkabel zu den Endgeräten. Bei hybriden Installationen verbinden CAT7 Netzwerkkabel über Medienkonverter Glasfaser mit der Kupfer. Durchdachtes Kabelmanagement trennt die empfindlichen Fasern von schweren Kupferkabeln und verhindert Beschädigung durch Zugkräfte.
Expertentipp: Faserschlaufen großzügig bemessenLassen Sie in jeder Kassette circa 1 Meter Faserüberlänge als Schlaufe liegen. Das klingt verschwenderisch, zahlt sich aber aus: Bei Reparaturen können Sie beschädigte Spleißstellen herausschneiden und neu spleißen, ohne Kabel nachziehen zu müssen. Die Schlaufe sollte mindestens 60mm Durchmesser haben. Kleinere Radien erhöhen Dämpfungsverluste. Beschriften Sie jeden Spleiß direkt auf der Halterung mit wasser- und UV-festem Marker. Das spart viel Zeit bei einer eventuellen Fehlersuche. |
