Glasfaser Kupplungen Zum Verlängern von LWL Patchkabeln

Was ist eine Glasfaser Kupplung?

Eine Glasfaser Kupplung ist ein mechanisches Verbindungselement mit zwei identischen oder unterschiedlichen Steckeranschlüssen. Sie präzisiert die Kern-zu-Kern-Ausrichtung zweier Fasern durch keramische Führungshülsen (Ferrules) auf wenige Mikrometer genau. Anders als Spleißverbindungen sind Kupplungen steck- und trennbar. Sie können Verbindungen also jederzeit lösen und neu konfigurieren. Die typische Einfügedämpfung liegt bei 0,2-0,5 dB.

Fasertyp: Singlemode oder Multimode?

Die Kupplung muss zum Fasertyp passen. Singlemode-Kupplungen (blau oder grün) sind für 9/125-Fasern optimiert. Die innere Führungshülse hat engere Toleranzen, da der Kern nur 9 Mikrometer misst. Falsche Ausrichtung führt zu hohen Verlusten.

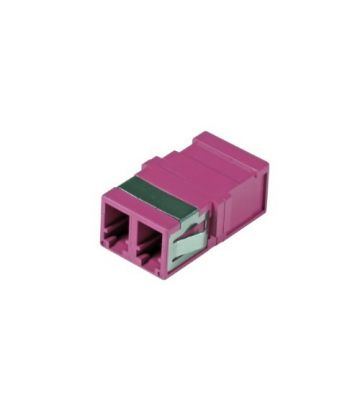

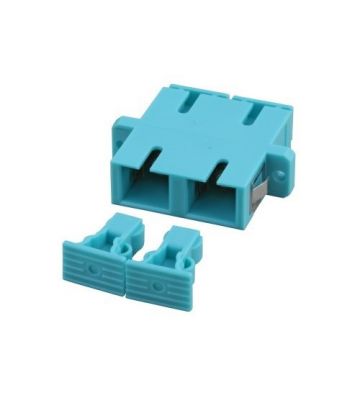

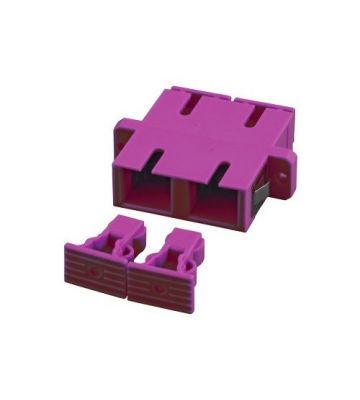

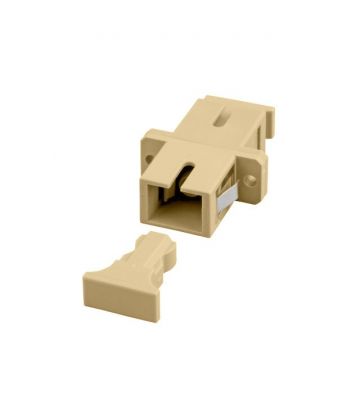

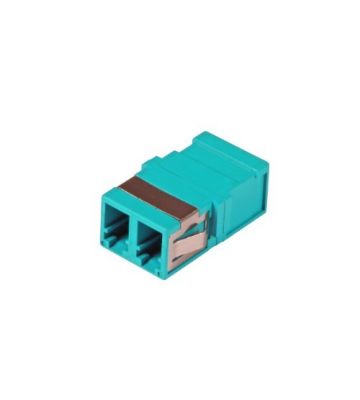

Multimode-Kupplungen (beige, türkis, grau oder lila) passen zu 50/125 oder 62,5/125-Fasern. Die größeren Kerne (50 bzw. 62,5 Mikrometer) verzeihen kleine Ausrichtungsfehler eher. Die Farbcodierung ist nicht verpflichtend, entspricht aber TIA/EIA-Standards.



Wichtig: Niemals Singlemode- mit Multimode-Fasern miteinander kuppeln. Die unterschiedlichen Kerndurchmesser verursachen massive Verluste (10+ dB), und die Verbindung wird instabil oder fällt komplett aus.

Glasfasertyp: Duplex, Simplex oder Quad

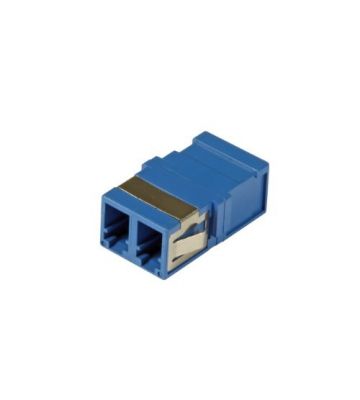

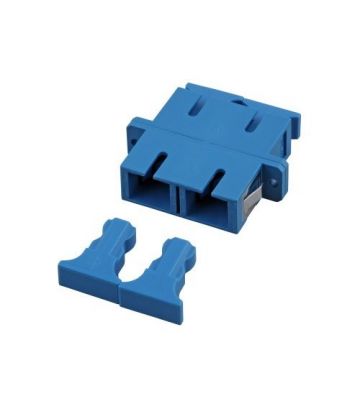

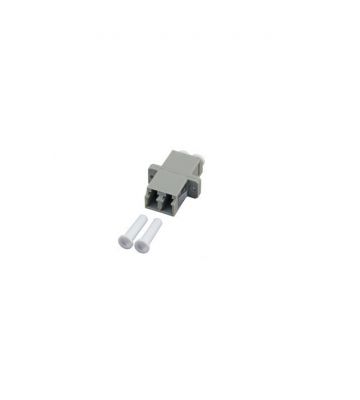

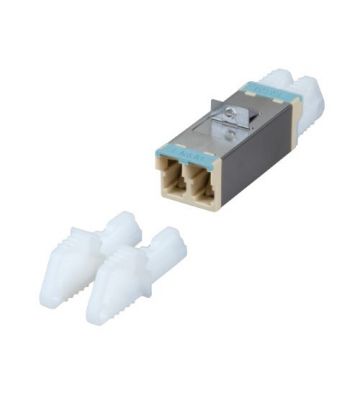

Duplex-Kupplungen sind Standard. Sie verbinden zwei Fasern gleichzeitig. Eine fürs Senden, eine fürs Empfangen. Die meisten Netzwerkverbindungen laufen über Duplex, da volle Bandbreite in beide Richtungen benötigt wird. Die Kupplung hat zwei nebeneinanderliegende Anschlüsse in einem Gehäuse.

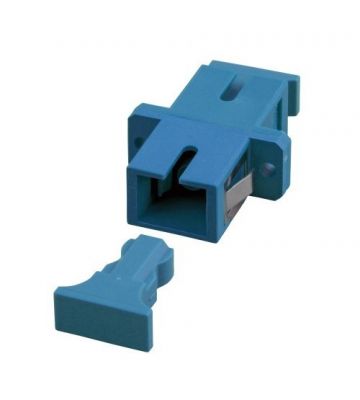

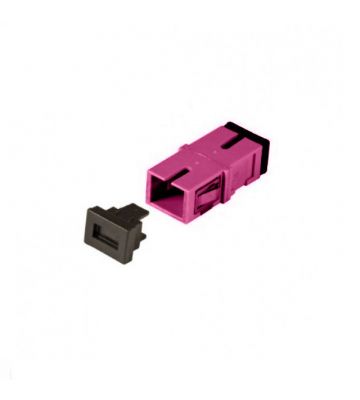

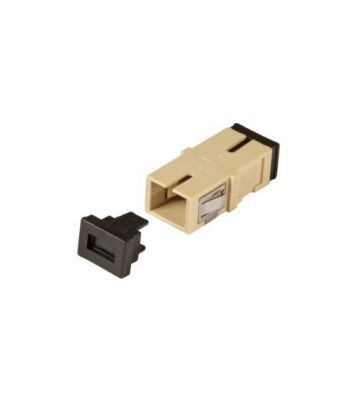

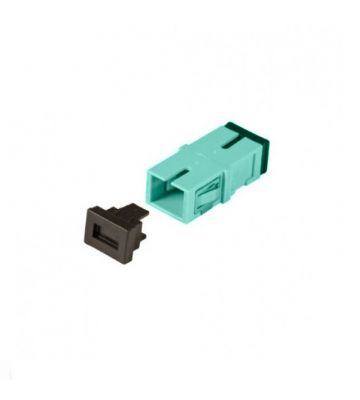

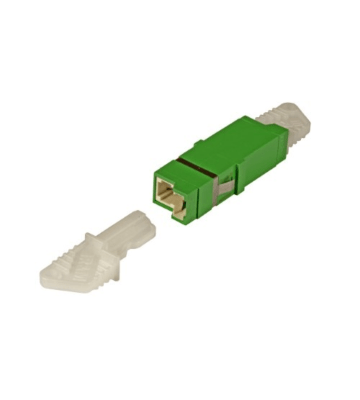

Simplex-Kupplungen verbinden einzelne Fasern. Einsatzgebiete sind bidirektionale (BiDi) Verbindungen, wo eine Faser beide Richtungen mit verschiedenen Wellenlängen übernimmt, oder Monitoring-Setups mit separaten Sende- und Empfangspfaden. Simplex-Kupplungen sind einzeln und kleiner als Duplex-Varianten.

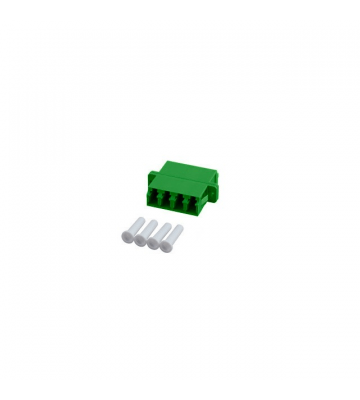

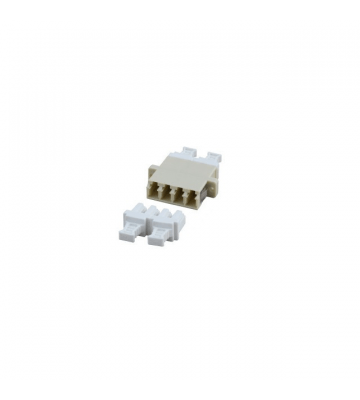

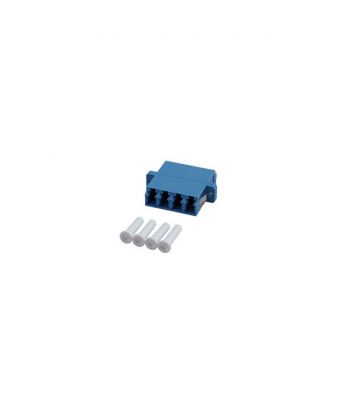

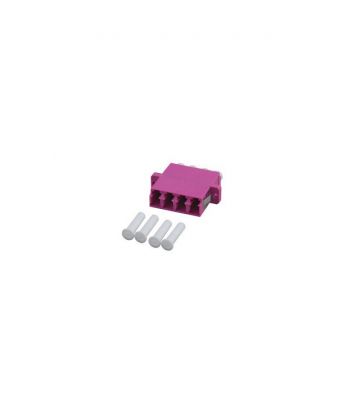

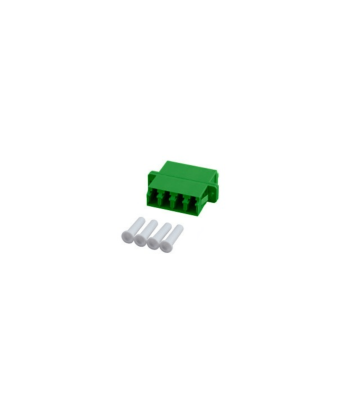

Quad-Kupplungen (LC 4-fach) verbinden vier Fasern simultan für 40-Gigabit- oder 100-Gigabit-Ethernet mit MPO/MTP-Breakout-Kabeln. Diese Kupplungen sind größer und haben vier LC-Ports in einem Gehäuse. Sie sind selten bei Standard-Installationen, aber Standard in Rechenzentren mit Hochgeschwindigkeits-Verbindungen.

Steckertypen und Kompatibilität

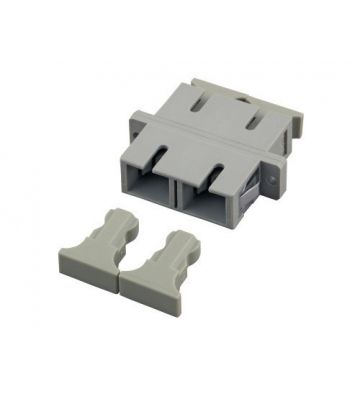

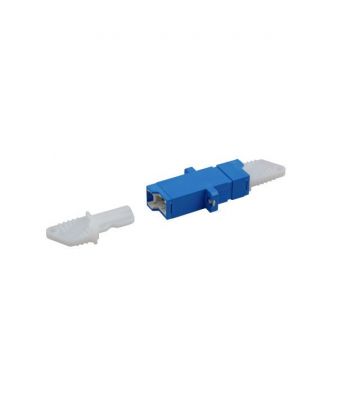

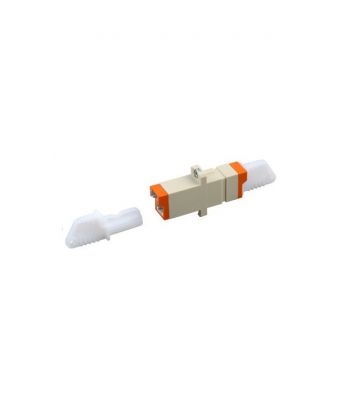

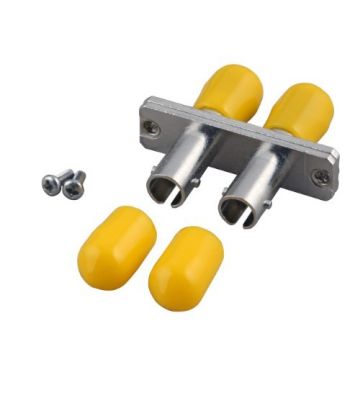

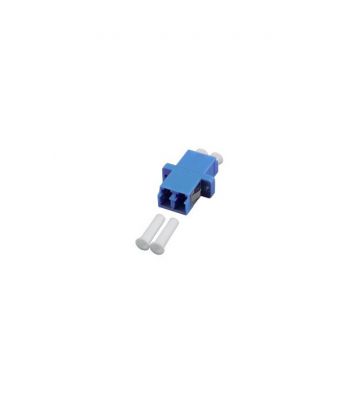

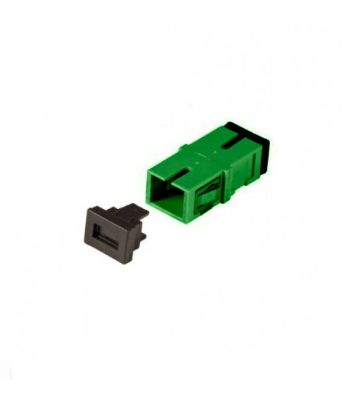

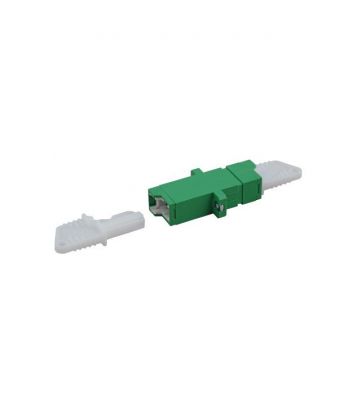

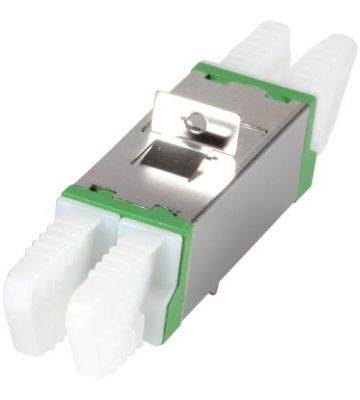

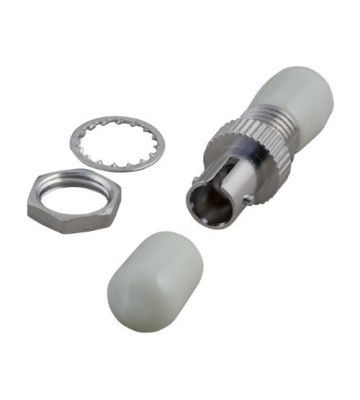

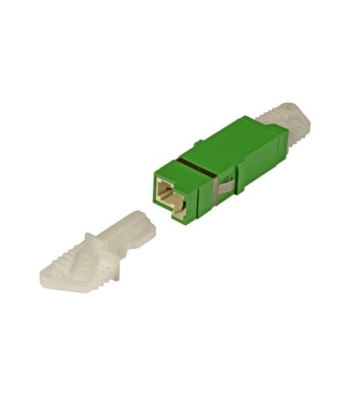

Kupplungen gibt es für alle gängigen Stecker: LC (klein, modern, Standardwahl für neue Installationen), SC (größer, robust, häufig in älteren Gebäuden), ST (Bajonett-Verschluss, 1990er-Standard, noch in Industrieanlagen verbreitet), und E2000 (mit Schutzklappe, europäischer Telekom-Standard).

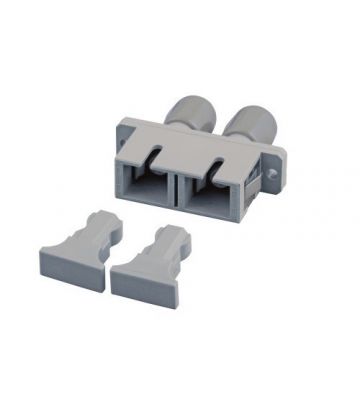

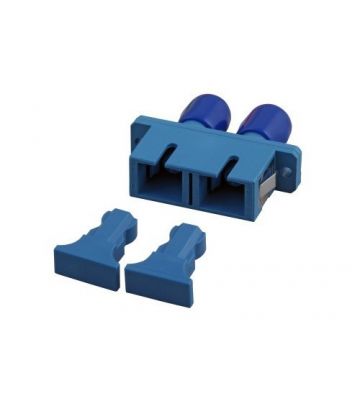

Hybrid-Kupplungen verbinden verschiedene Steckertypen, etwa LC auf SC. Das ist nützlich bei Migrations-Projekten, wenn neue LC-Patchkabel an alte SC-Infrastruktur angeschlossen werden sollen.

APC versus PC: Schliffarten verstehen

PC (Physical Contact) bezeichnet den Standard-Faserschliff mit ebener oder leicht gewölbter Endfläche. Die Faser-Enden berühren sich direkt, Rückreflexion liegt bei -40 dB. Für die meisten Netzwerk-Anwendungen ist das ausreichend. PC-Kupplungen haben blaue (Singlemode) oder beige/türkise (Multimode) Gehäuse.

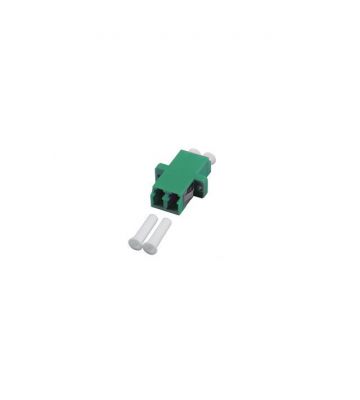

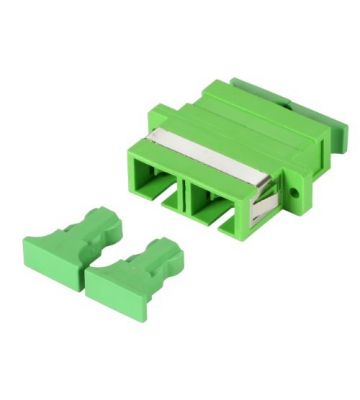

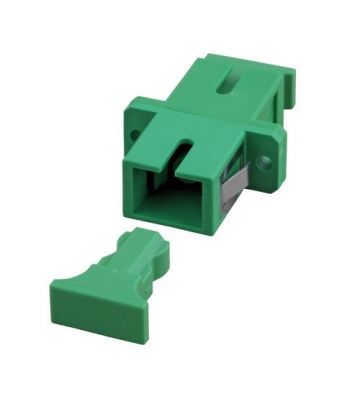

APC (Angled Physical Contact) nutzt einen 8-Grad-Winkelschliff. Reflektiertes Licht wird aus dem Faserkern herausgelenkt, Rückreflexion sinkt auf -60 dB. Das ist kritisch bei analoger Video-Übertragung, CATV-Netzen oder hochpräzisen Messgeräten.
Wichtig: Niemals APC mit PC mischen. Der Winkelschliff passt nicht zur ebenen Fläche. Sie beschädigen beide Fasern dauerhaft und erzeugen Verluste über 10 dB.

Einbindung ins Netzwerk

Kupplungen schaffen Flexibilität. Sie verlängern Glasfaser Singlemode oder Glasfaser Multimode Patchkabel bei Rack-Umbauten oder überbrücken Distanzen in Verteilräumen. Bei Hybrid-Netzen verbinden sie Glasfaser- mit Kupfer über Medienkonverter, die wiederum CAT7 Netzwerkkabel nutzen. Sauberes  Kabelmanagement berücksichtigt Kupplungen als potenzielle Schwachstellen. Sie sollten geschützt montiert werden, nie frei hängend.



Expertentipp: Reinigung entscheidet über Lebensdauer Jede Steckverbindung ist eine Verschmutzungsgelegenheit. Reinigen Sie beide Stecker UND die Kupplung vor jeder Verbindung mit fusselfreien Tüchern und Isopropanol-Alkohol (>90%). Spezielle Reinigungsstifte für Ferrules sind günstiger als ein Techniker-Einsatz wegen Dämpfungsprobleme. Lagern Sie Kupplungen mit eingesteckten Schutzkappen, nie offen. Eine einzige Staubfaser (10 Mikrometer) ist dicker als ein Singlemode-Faserkern (9 Mikrometer) und blockiert das Signal komplett. In staubigen Umgebungen verwenden Sie geschlossene Kupplung-Gehäuse statt offener Panel-Montage.
