Wandmontage Patchpanel für eine professionelle Netzwerktechnik

Was unterscheidet Wandpanels von Rack-Panels?

Der offensichtliche Unterschied: Wandpanels haben ein Frame für die Wandmontage anstelle einer 19-Zoll-Befestigung. Aber es gibt weitere wichtige Unterschiede:

Bauform

Wandpanels sind kompakter und meist flacher. Sie sollen unauffällig sein und oberflächenbündig eingebaut werden.rRack-Patchpanels dürfen tiefer sein, weil der Schrank genug Platz bietet.

Portanzahl

Wandpanels haben meistens 4 oder 12 Ports. Mehr als 12 Ports macht an der Wand keinen Sinn. Wenn Sie mehr Anschlüsse benötigen, sollten Sie über ein kleines Wandrack nachdenken.

Montage

Unsere Wandpanels werden Unterputz (in der Wand versenkt) montiert. Rack-Panels sind für geschlossene Schränke gedacht.

Kabelverwaltung

Bei Wandmontage sind die Kabel oft sichtbar oder laufen in Kabelkanälen. Im Rack sind sie versteckt. Ästhetik spielt an der Wand eine große Rolle.

CAT5e, CAT6 oder CAT6a? Was braucht Ihre Wandinstallation?

Die Kategoriewahl bei Wandpanels folgt denselben Prinzipien wie bei Rack-Panels, aber mit einer wichtigen Einschränkung: Wandverkabelung erneuern Sie sehr selten. Kabel in Wänden bleiben 20-30 Jahre. Planen Sie also zukunftssicher.

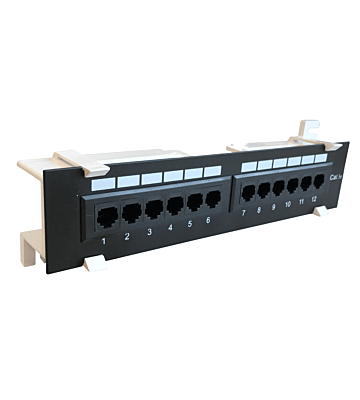

CAT5e (Gigabit-Ethernet)

• Reicht für: Standard-Büroarbeitsplätze, Internet-Anschlüsse bis 1 GBit/s, VoIP-Telefone, Drucker
• Nicht geeignet für: Multimedia-Streaming in 4K+, Server-Verbindungen, zukunftssichere Installationen
• Einsatz: Nur wenn das Budget extrem knapp ist und Sie zukünftig garantiert keine höheren Anforderungen an die Netzwerk-Performance stellen

CAT6 (Gigabit + 10-Gigabit bis 55m)

• Reicht für: Die meisten Wandinstallationen. Solange Ihre Verkabelung unter 55m bleibt, was bei Wanddosen meist der Fall ist, haben Sie 10-Gigabit-Potential
• Mehrkosten gegenüber CAT5e: ca. 10-15%
• Einsatz: Aktuell der beste Kompromiss für Wandinstallationen in Büros und Wohnungen

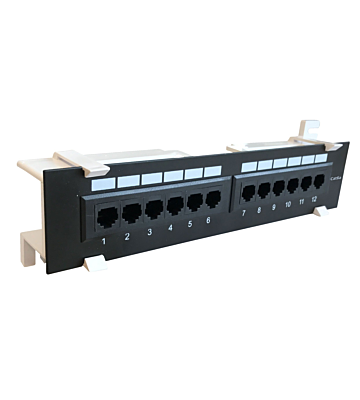

CAT6a (10-Gigabit bis 100m)

• Reicht für: Alles. Maximale Zukunftssicherheit
• Mehrkosten gegenüber CAT5e: ca. 30-40%
• Einsatz: Neubauten, hochwertige Renovierungen, wenn Sie die nächsten 20 Jahre Ruhe haben wollen



Unsere Empfehlung für Wandinstallationen Verwenden Sie mindestens CAT6, besser CAT6a. Die Mehrkosten fallen bei Wandmontage, da wenige Ports, kaum ins Gewicht. Kabel erneuern ist jedoch aufwändig und teuer.

Warum nur UTP bei Wandpanels?

Wandinstallationen finden in normalen Büro- und Wohnumgebungen statt. Hier gibt es selten elektromagnetische Störungen, die Schirmung erfordern. Die meisten Störquellen (Mikrowellen, WLAN, Bluetooth) arbeiten auf anderen Frequenzen als Ethernet und beeinflussen die Übertragung nicht.



FTP/STP-Verkabelung braucht zudem durchgehende Erdung. In Wänden ist das aufwändig umzusetzen und wird oft falsch gemacht.

Diese Komponenten gehören zur Wandinstallation

Basis-Material

• Wandmontage Patchpanel in passender Kategorie
• Verlegekabel (Meterware) in CAT5e, CAT6, CAT6a oder CAT7 von den Endpunkten zum Panel
• Patchkabel vom Panel zu Switch/Router
• LSA-Anlegewerkzeug für Anschluss
• Netzwerkdosen an den Endpunkten
• Netzwerktester zur Kontrolle aller Anschlüsse

Praxis-Tipps: So vermeiden Sie die häufigsten Fehler

Fehler 1: Falsche Montagehöhe

Zu niedrig (unter 20cm): Gefahr durch Stöße, Putzwasser, Möbel.

Zu hoch (über 180cm): Wartung nur mit Leiter möglich.

Optimal: 30-50cm über Fußboden für Technikräume, 120-150cm für Büros (ergonomische Arbeitshöhe).

Fehler 2: Keine Zugentlastung

Verlegekabel haben Gewicht. Wenn sie frei hängen, zieht das an den LSA-Kontakten. Nach Monaten/Jahren können sich Verbindungen lösen.

Lösung: Fixieren Sie Kabel 10-15cm vor dem Panel-Eintritt mit Kabelbindern oder Schellen an der Wand. Das Kabel muss eine leichte Schlaufe bilden, nicht straff gezogen sein.

Fehler 3: Zu kleine Biegeradien

Bei Unterputz ist der Platz begrenzt. Kabel werden oft zu eng gebogen um in die Dose zu passen.

Regel: Mindestbiegeradius ist 4x Kabeldurchmesser. Bei Cat6a (ca. 8mm dick) bedeutet das: mindestens 32mm Radius. Nutzen Sie tiefe Dosen (68mm statt 45mm).

Fehler 4: Kabel nicht beschriften

In der Wand verschwundene Kabel können Sie nicht nachverfolgen. Wenn Jahre später ein Problem auftritt, wissen Sie nicht welches Kabel wohin führt.

Lösung: Beschriften Sie beide Enden BEVOR Sie verkabeln. Am Panel: "Büro 1 - links", an der Dose: "Panel Flur - Port 3". Fotografieren Sie die Verkabelung vor dem Verschließen.

Fehler 5: Keine Reserverohre

Sie verlegen heute 4 Kabel, brauchen morgen 6. Ohne Leerrohr bedeutet das: Wand wieder auf.

Lösung: Verlegen Sie bei Unterputz immer mindestens ein Leerrohr mehr als aktuell nötig. Kostet fast nichts, spart später viel Geld.

Profi-Tipp

Wählen Sie Kabelkanäle mit Reservekapazität. Ein 40x40mm-Kanal nimmt 4 Verlegekabel locker auf und lässt Platz für spätere Ergänzungen. Zu kleine Kanäle quetschen Kabel, das beschädigt die Adernpaare und führt zu Übertragungsfehlern.
