Keystone Patchpanel für modulare Netzwerke

Wie funktioniert ein Keystone Patchpanel?

Ein Keystone Patchpanel ist ein Metallrahmen mit standardisierten rechteckigen Aussparungen, den Keystone-Slots. In diese Slots clipsen Sie Keystone-Module, auch "Jacks" genannt, ein. Jedes Modul ist eine komplette Verbindungseinheit: Vorne RJ45-Buchse, hinten LSA-Anschluss oder andere Verbindungstechnik.



Der Clou: Die Keystone-Norm ist standardisiert. Module verschiedener Hersteller passen mechanisch. Vorsicht aber bei Qualitätsunterschieden. Sie können heute CAT6-Kupfer-Keystones einsetzen, nächstes Jahr drei davon gegen Glasfaser-Keystones tauschen, ohne das Gehäuse auszubauen.



Das Leergehäuse selbst ist passiv. Es leitet nichts, schirmt nur wenn es als STP-Gehäuse ausgeführt ist. Die eigentliche Technik steckt in den Modulen.

Welche Gehäuse gibt es und was passt rein?

Wir bieten 10-Port und 24-Port Leergehäuse an. Die 10-Port-Variante eignet sich für kleine Erweiterungen oder spezielle Anwendungen, für beispielweise 8 Kupfer + 2 Glasfaser. Das 24-Port-Modell ist der Standard für mittelgroße bis große Installationen.



• UTP-Gehäuse: Metallrahmen ohne Schirmkontakte. Hier setzen Sie UTP-Keystones ein. Verwenden Sie dieses Gehäuse für normale Büroumgebungen.

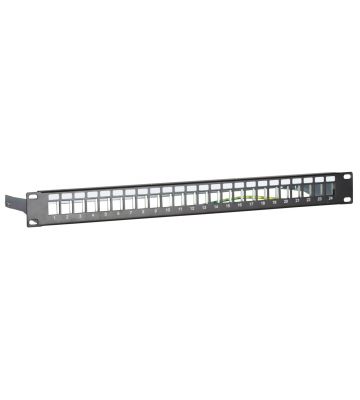

• STP-Gehäuse: Mit durchgehender Erdung und Schirmkontakten für jedes Modul. Wichtig: Nur sinnvoll mit geschirmten Keystones und geschirmten Patchkabeln.

Was passt ins Keystone Patchpanel?

• Kupfer-Keystones (CAT5e bis CAT8)
• Glasfaser-Keystones (LC-Duplex, SC, ST) für Backbone-Verbindungen
• Durchgeschleifte Keystones (beidseitig Buchse) für Patchfelder
• USB-Keystones, HDMI-Keystones für A/V-Installationen
• Blank-Keystones (Abdeckungen) für ungenutzten Ports

Wann lohnt sich Keystone, wann ein festes Panel?

Keystone macht Sinn bei:



• Mischinstallationen, Kupfer + Glasfaser im selben Panel
• Häufigen Änderungen bei Co-Working-Spaces, flexiblen Büros
• Stufenweisem Ausbau, heute 12 Ports, nächstes Jahr 24
• Höchster Flexibilität, verschiedene Kategorien parallel
• Einzelnen Defekten, nur das kaputte Modul tauschen



Häufiger Anwendungsfall: Hybrid-Panels mit 20 Kupfer-Keystones + 4 Glasfaser-Keystones für Uplinks. Das kriegen Sie mit festem Panel nicht hin.



Kostenrechnung Beispiel: 24-Port Keystone-Leergehäuse: ca. 24€ 24x Cat6 Keystone-Module: ca. 42€ (ab 1,75€/Stück) Gesamt: ca. 66€   Vergleich: 24-Port Cat6 Patchpanel fest verdrahtet: ca. 59€ Mehrkosten Keystone: etwa 7€ mehr.   Die Kosten sind in etwa gleich. Wenn Sie im Lebenszyklus jedoch mindestens 3-4 Module einzeln tauschen oder umkonfigurieren, sparen Sie enorme Kosten, da Sie dann nur die einzelnen Keystones (für 1,75€/Stück) anstelle das gesamte Patchpanel austauschen müssen.

Installation: Worauf Sie bei modularen Panels achten müssen

Keystones richtig einsetzen:

Module werden von vorne ins Gehäuse geclipst. Sie hören ein deutliches "Klick". Ziehen Sie testweise am Modul. Es darf sich nicht lösen. Locker sitzende Keystones sind die Hauptursache für Wackelkontakte.

Verkabelung der Module:

Anders als bei festen Patchpanels schließen Sie die Kabel nicht im eingebauten Zustand an. Nehmen Sie jedes Keystone einzeln zur Hand, schließen Sie das Verlegekabel mit dem LSA-Werkzeug an, prüfen Sie die Verbindung, dann erst clipsen Sie es ins Patchfeld. Das ist ergonomischer und Sie sehen besser, was Sie tun.

Beschriftung VORHER:

Beschriften Sie Keystones bevor Sie sie einsetzen. Danach ist der Platz eng. Nummerieren Sie durchgehend: 1-24. Nicht 1-12 oben und 1-12 unten, das verwirrt.

Schirmung durchgängig umsetzen:

Bei STP-Gehäusen: Keystones vollständig einrasten lassen, sonst fehlt der Schirmkontakt. Verwenden Sie geschirmte Patchkabel mit Metallsteckern. Erden Sie den Serverschrank ordentlich.

Diese Komponenten brauchen Sie für Keystone-Systeme

Basis-Setup:

• Keystone Leergehäuse
• Keystone-Module in gewünschter Kategorie und Ausführung
• Verlegekabel in CAT5e, CAT6, CAT6a oder CAT7 für die rückseitige Anbindung
• Patchkabel vom Panel zum Switch
• LSA-Anlegewerkzeug zum Anklemmen
• 19 Zoll Serverschrank zur Montage



Qualitätsentscheidend sind die Module selbst: Billig-Keystones von Aliexpress sehen aus wie Markenprodukte, halten aber nicht. Die Federkontakte leiern aus, Patchkabel sitzen locker, Sie haben sporadische Verbindungsabbrüche. Investieren Sie in Markenmodule von Patchkabel24. Der Aufpreis ist minimal verglichen mit dem Ärger bei Ausfällen.

Sinnvolle Ergänzungen:

• [Netzwerktester] mit Keystone-Adaptern
• [Ersatz-Keystones] für Notfälle (bewahren Sie 2-3 Reserve-Module im Schrank auf)
• [Kabelmanagement] für die Rückseite (bei 24 losen Kabeln wird es sonst chaotisch)

Experten-Tipp: Strategisch bestücken und dokumentieren

Deutliche Zonen bilden:

Planen Sie logisch: Ports 1-6 für Server, 7-18 für Arbeitsplätze, 19-22 für WLAN-Accesspoints, 23-24 für Uplinks. Bei späteren Erweiterungen oder Fehlersuche wissen Sie sofort, wo Sie suchen müssen.

Nicht voll bestücken auf Vorrat:

Wenn Sie aktuell 18 Ports brauchen, bestücken Sie 20 statt 24. Die zwei leeren Slots kosten nichts und halten Ihre Ersatzteilbevorratung klein. Keystones nachrüsten dauert 30 Sekunden.

Kompatibilität bei Mischbetrieb:

CAT6a-Keystones in einem Panel, CAT5e in einem anderen, das funktioniert. CAT6a und CAT5e im gleichen Panel gemischt funktioniert auch. Aber dokumentieren Sie präzise welcher Port welche Kategorie hat. Sonst wundern Sie sich, warum ausgerechnet Port 14 keine 10 GBit liefert.
