19 Zoll Patchpanel für eine strukturierte Verkabelung im Serverschrank

Was macht ein 19 Zoll Patchpanel genau?

Ein 19 Zoll Patchpanel ist die Schnittstelle zwischen Ihrer festen Gebäudeverkabelung und dem aktiven Netzwerk. Stellen Sie es sich wie eine Telefonzentrale vor: Hinten kommen alle Leitungen aus dem Gebäude an (Verlegekabel), vorne gehen flexible Verbindungen zu Ihren Switches (Patchkabel).

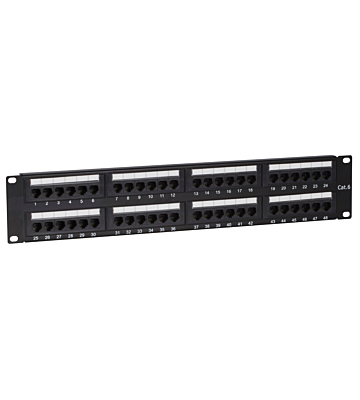

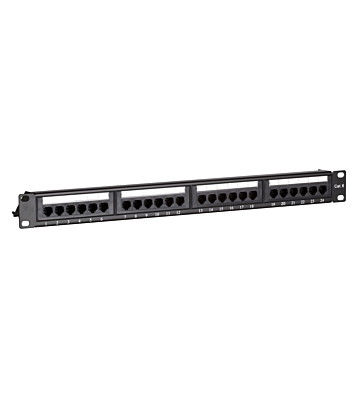

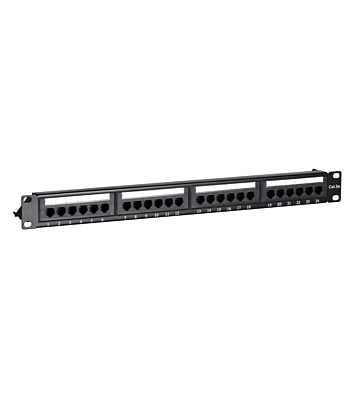

Der 19-Zoll-Standard bedeutet: Das Panel ist 483 mm breit und passt in jeden Serverschrank. Die Höhe wird in HE (Höheneinheiten) gemessen. Eine HE entspricht 44,45 mm. Ein 24-Port-Panel belegt typischerweise 1 HE, ein 48-Port-Panel 2 HE.



Die nummerierten Ports vorne korrespondieren mit den LSA-Anschlüssen hinten. LSA-Technik heißt: Sie legen die einzelnen Adern des Verlegekabels in Schneidklemmen ein. Ein spezielles Werkzeug drückt sie hinein und schneidet dabei die Isolation ab. Schnell, zuverlässig, ohne Löten.

CAT5e, CAT6 oder CAT6a? Welche Kategorie brauchen Sie wirklich?

Die Kategorie bestimmt, welche Geschwindigkeit über welche Distanz möglich ist. Hier die Fakten:



• CAT5e unterstützt 1 Gigabit/s bis 100 Meter. Für Büros mit Standard-Internet, normale Dateifreigaben, VoIP. CAT5e reicht völlig, wenn Sie heute und in 5 Jahren keine 10-Gigabit-Verbindungen planen.
• CAT6 schafft 1 Gigabit/s bis 100 Meter UND 10 Gigabit/s bis 55 Meter.  Ist geeignet wenn einzelne Verbindungen (z.B. zum NAS oder zwischen Switches) bereits 10 GBit nutzen sollen, aber unter 55m bleiben.
• CAT6a liefert 10 Gigabit/s über die vollen 100 Meter. Für Rechenzentren, zukunftssichere Installationen, wenn Switches und Server bereits 10-GBit-fähig sind oder in den nächsten 3-5 Jahren werden.



Praxistipp: Verkabelung hält circa 15-20 Jahre, Switches tauschen Sie alle 5-7 Jahre. Bei Neuinstallationen empfehlen wir Cat6a. Die Mehrkosten amortisieren sich durch eingesparte Umbauten.

UTP vs. FTP vs. STP. Brauchen Sie Schirmung?

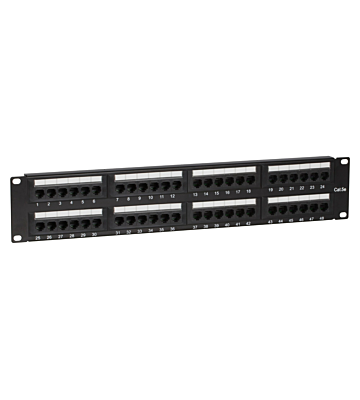

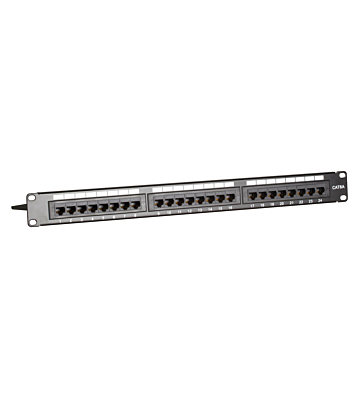

• UTP (Unshielded) hat keine Schirmung. Einsatz: 95% aller Büroinstallationen. Funktioniert problemlos, solange Sie 30cm Abstand zu Stromleitungen einhalten und keine Hochspannungsanlagen in der Nähe sind.

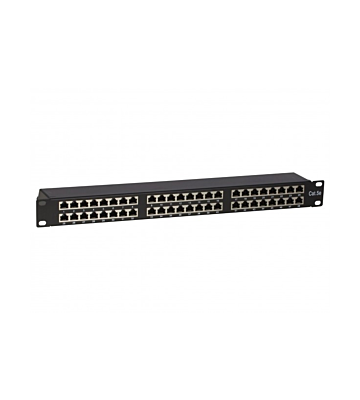

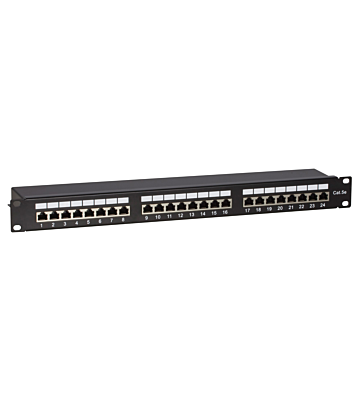

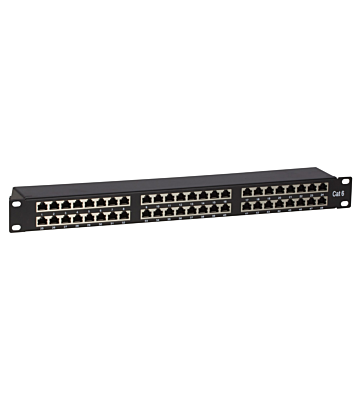

• FTP (Foiled) hat eine Gesamtschirmung aus Aluminiumfolie. Einsatz: Produktionshallen mit Maschinen, Bereiche mit vielen Stromleitungen, Installationen parallel zu Starkstrom. Wichtig: Beide Enden müssen geerdet sein, sonst wirkt die Schirmung nicht.

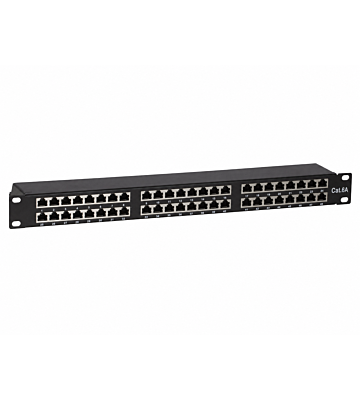

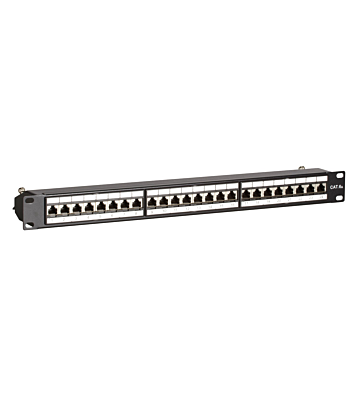

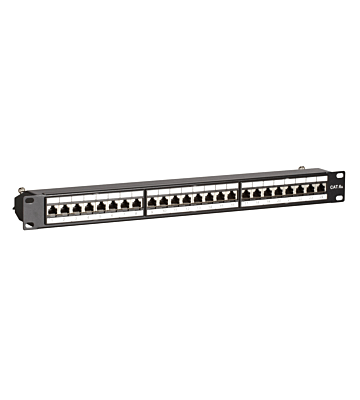

• STP (Shielded pairs) schirmt zusätzlich jedes Adernpaar einzeln. Einsatz: EMV-kritische Umgebungen wie Krankenhäuser (MRT-Nähe), Industrieanlagen, Elektrolokschuppen.



Häufiger Fehler: STP-Panel mit UTP-Patchkabeln = verschenkte Schirmung. Die Kette muss durchgängig sein: STP-Verlegekabel → STP-Panel → STP-Patchkabel → geschirmter Switch.

Wie viele Ports brauchen Sie? So kalkulieren Sie richtig

Faustregel

Aktuelle Anschlüsse + 30% Reserve + geplante Erweiterungen der nächsten 2 Jahre.

Beispiel

18 Arbeitsplätze + 2 Drucker + 1 NAS = 21 Ports. Plus 30% = 27,3

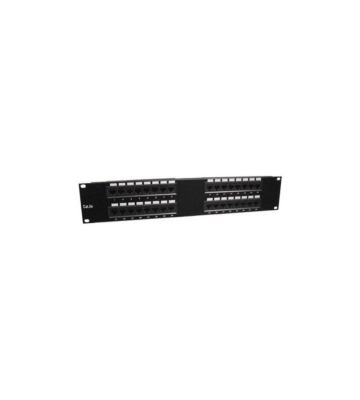

Sie brauchen also mindestens ein 32-Port-Patchpanel.

Alternative: 2 x 24-Port-Panel (48 Ports total) gibt Ihnen mehr Flexibilität für Wachstum.

VLAN-Planung

Manche Admins nutzen separate Patchpanels für unterschiedliche Netzsegmente: Panel 1 für Büro-LAN, Panel 2 für Gäste-WLAN-Accesspoints, Panel 3 für Server. Das erleichtert die Übersicht enorm.

Diese Komponenten brauchen Sie für die Installation

Für ein komplettes Setup benötigen Sie:

• Patchpanel
• 19 Zoll Serverschrank zur Aufnahme
• Verlegekabel (Meterware) in CAT5e, CAT6, CAT6a oder CAT7 von den Dosen zum Panel
• Patchkabel vom Panel zum Switch
• LSA-Anlegewerkzeug für den rückseitigen Anschluss
• Kabelmanagement für eine saubere Verlegung

Optional aber sinnvoll:

• Netzwerktester um jede Verbindung nach Installation zu prüfen
• Kabelbinder mit Klettverschluss (besser als Einweg-Plastik im Serverschrank)

Praxis-Tipp: Die drei häufigsten Fehler bei der Installation

Fehler 1: Zu straffe Biegeradien

Kabel haben einen minimalen Biegeradius (meist 4x Kabeldurchmesser). Zu enge Bögen beschädigen die Adernpaare. Das Panel funktioniert zunächst, aber Sie haben sporadische Ausfälle und reduzierte Geschwindigkeit. Lösung: Großzügige Bögen, Kabelführungen nutzen.

Fehler 2: Falsche Belegung am LSA

Es gibt zwei Standards: T568A und T568B. In Europa ist T568B verbreitet. Wählen Sie Standard B. Wichtig: Beide Enden gleich belegen! Mischen Sie nie beide Standards in einer Installation. Unser Tipp: Kleben Sie ein Belegungsschema ins Panel-Gehäuse.

Fehler 3: Ports nicht dokumentieren

Sie installieren heute und wissen genau, welcher Port wohin führt. In 6 Monaten weiß es niemand mehr. Beschriften Sie JEDEN Port: "Port 12 → Raum 3.14, Dose rechts neben Tür". Dokumentieren Sie zusätzlich digital. Das spart bei jeder Störung Stunden.

Bonus-Tipp: Testen!

Testen Sie nach der Installation ALLE Ports mit einem Kabeltester. Ein einziger verdrehter Strang kostet später Tage an Fehlersuche. 10 Minuten Testzeit jetzt = stressfreie Jahre später.
