10 Zoll Patchpanel für Verkabelung in kompakte Netzwerkinstallationen

Was unterscheidet 10 Zoll von 19 Zoll Patchpanels?

Der offensichtliche Unterschied ist die Breite: Ein 10-Zoll-Panel ist etwa 254mm breit, ein 19-Zoll-Panel 483mm. Also ziemlich genau die Hälfte. Aber es gibt weitere wichtige Unterschiede:

Portdichte

Bei gleicher Höhe (1 HE) passen auf 10 Zoll maximal 12 Ports (eng bestückt), auf 19 Zoll bis zu 24 Ports.

Racks

10-Zoll-Technik braucht spezielle 10-Zoll-Racks. 10 Zoll ist, genau wie 19-Zoll, ein internationaler universeller Standard für Elektrotechnik. Geräte und Accessoires im 10-Zoll Formfaktor passen sicher in einen 10-Zoll Schrank.

Erweiterbarkeit

Ein 10-Zoll-Rack ist schneller "voll" als ein 19-Zoll-Schrank. Wachstum über 12-16 Ports hinaus wird unpraktisch.

Wann 10 Zoll, wann 19 Zoll? Die ehrliche Kaufberatung

10 Zoll macht Sinn wenn:

• Sie maximal 12 Ports benötigen, heute und in 3 Jahren
• Der Platzbedarf kritisch ist, kleine Technikecken, unter Tresen, flache Wandschränke
• Sie ein bestehendes 10-Zoll-Rack erweitern
• Sie mobile/temporäre Installationen auf Messen, Events oder Pop-up-Stores einrichten

19 Zoll ist besser wenn:

• Sie mehr als 12 Ports brauchen oder mittelfristig Wachstum planen
• Sie bereits 19-Zoll-Infrastruktur haben (Switches, USV)
• Maximale Flexibilität und Auswahl wichtig sind



Praxisbeispiel: Ein Büro mit aktuell 8 Arbeitsplätzen plant in 2 Jahren auf 15 zu wachsen. Option 1: Jetzt 10-Zoll mit 12 Ports, in 2 Jahren zusätzliches Panel → doppelte Kosten, unübersichtlich Option 2: Gleich 19-Zoll mit 24 Ports (Reserve) → einmalige Installation, zukunftssicher Faustregel: Wenn Ihre Portanzahl-Prognose über 12 geht: 19 Zoll. Darunter und mit echten Platzproblemen: 10 Zoll.

Kategorien und Schirmung

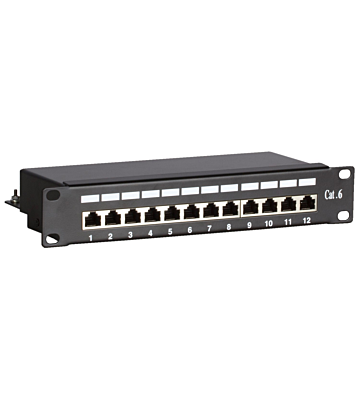

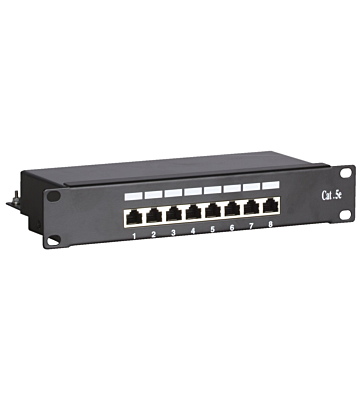

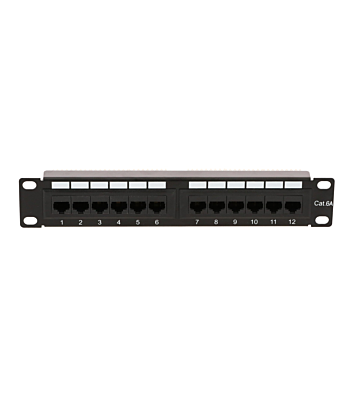

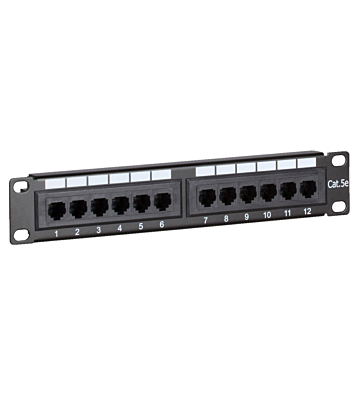

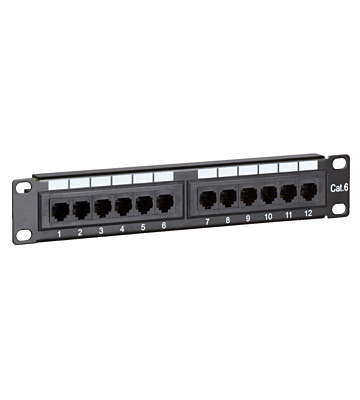

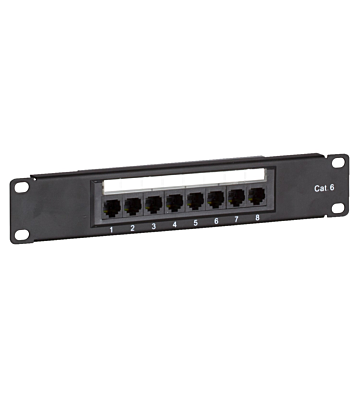

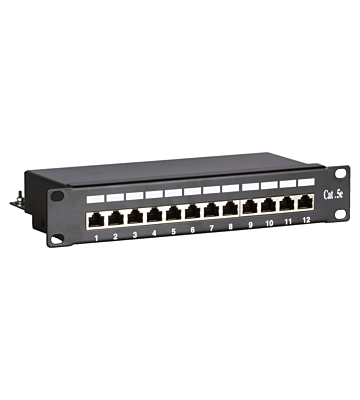

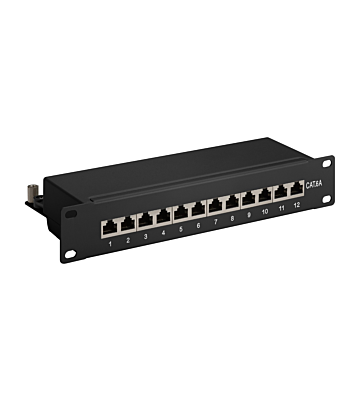

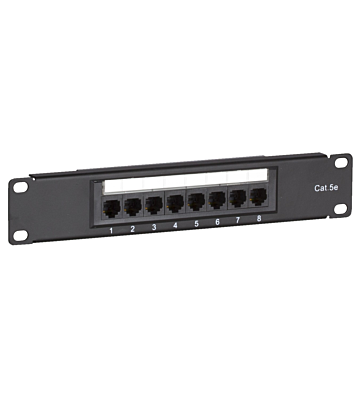

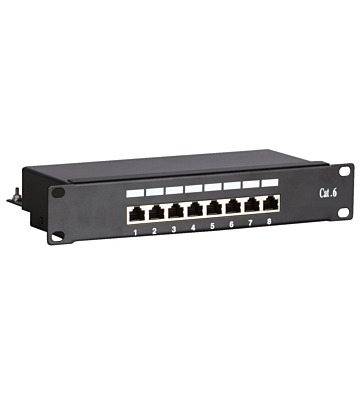

Wir führen 10 Zoll Patchpanels mit 8 oder 12 Ports. Die 8-Port-Variante für Mikroinstallationen in  kleinen Filialen, Einzelhandel, Home-Office-Profis. Die 12-Port-Variante für kleine Büros oder als Etagen-Verteiler in größeren Gebäuden.

CAT5e, CAT6, CAT6a: Welche Kategorie bei 10 Zoll?

Die Kategorie-Wahl folgt denselben Prinzipien wie bei 19-Zoll-Panels:



• CAT5e: 1 Gigabit/s, ausreichend für Standard-Büroanwendungen. Nur noch bei extrem knappem Budget.
• CAT6: 1 Gigabit/s garantiert, 10 Gigabit/s bis 55m möglich. Der aktuelle Standard.
• CAT6a: 10 Gigabit/s über volle 100m. Zukunftssicher.



Besonderheit bei kleinen Installationen: Die Kabelstrecken in einem 10-Zoll-Szenario sind meist kurz, unter 30m. Selbst CAT6 liefert hier problemlos 10 GBit/s. Trotzdem empfehlen wir Cat6a. Die Mehrkosten bei nur 8-12 Ports sind minimal (ca. 15-20€ Gesamtdifferenz), aber Sie haben 10+ Jahre Zukunftssicherheit.

UTP, FTP, STP: Welche Schirmung?

Alle drei Schirmungsarten sind verfügbar:



• UTP (ungeschirmt): Für 90% der kleinen Installationen völlig ausreichend
• FTP (foliengeschirmt): Wenn das kleine Netzwerk in störanfälliger Umgebung sitzt, wie in einer Produktionshalle in der Nähe zu Maschinen
• STP (paarweise geschirmt): Für Spezialanwendungen und kritische Umgebungen



LSA-Anschluss und Nummerierung: Alles Patchpanel LSA-Schneidklemmen sind nummeriert und beschriftbar. Das hilft Ihnen bei der eindeutigen Zuordnung der Kabel.

Installation und Zubehör für 10-Zoll-Systeme

Für ein komplettes 10-Zoll-Setup brauchen Sie:



• 10 Zoll Patchpanel
• 10 Zoll Wandschrank zur Aufnahme
• Verlegekabel in CAT5e, CAT6, CAT6a oder CAT7
• Patchkabel mit schlanken Steckern (Snagless)
• LSA-Anlegewerkzeug
• Kabelkennzeichnung



Passende Switches: Ein 10-Zoll-Switch fügt sich perfekt ins System ein. Die Kombination sieht professionell aus und nutzt den Raum optimal.



Kabellängen clever wählen: In einem 10-Zoll-Rack sind die Distanzen kurz. Nutzen Sie 0,25m oder 0,5m Patchkabel statt 1m-Standard. Das reduziert Kabelsalat erheblich und sieht ordentlicher aus.

Praxis-Tipps – So holen Sie das Maximum aus 10-Zoll raus

Tipp 1: Nicht zu viel in zu wenig Raum stopfen

Ein 10-Zoll-Wandschrank mit 9 HE fasst theoretisch: 1x 12-Port-Panel (1 HE), 1x 8-Port-Switch (1 HE), 1x kleine USV (2 HE), 1x Router (1 HE) = 5 HE belegt, 4 HE Reserve.

Klingt gut? In der Praxis wird es eng. Rechnen Sie 1-2 HE für Kabelmanagement ein (Umlenkungen, Bögen). Stellen Sie sicher, dass der Schrank nach hinten genug Tiefe hat (mindestens 300mm), sonst passen Stecker nicht.

Tipp 2: Dokumentation ist bei kleinen Systemen noch wichtiger

Bei 24 Ports in 19 Zoll haben Sie Platz für ausführliche Beschriftung. Bei 12 Ports auf 254mm wird's eng. Nutzen Sie eine Kombination: Kurze Nummern am Panel (1-12) + ausführliche Dokumentation außen am Schrank oder digital. QR-Code auf dem Schrank, der zur digitalen Doku führt, ist elegant.

Tipp 3: Upgrade-Pfad mitdenken

Sie starten mit 10 Zoll und 8 Ports. In 2 Jahren brauchen Sie 16 Ports. Jetzt haben Sie ein Problem: Zweites Panel (wird unübersichtlich) oder komplett neu mit 19 Zoll (alte Hardware Elektroschrott)?

Lösung: Wenn absehbar ist, dass Sie über 12 Ports wachsen, starten Sie gleich mit einem kleinen 19-Zoll-Wandschrank (9 HE). Das spart spätere Umbauten und Doppel-Investitionen.

Tipp 4: Lüftung nicht vergessen

Kleine Schränke, dicht gepackt = Wärmestau. Besonders wenn Switch und eventuell ein Mini-Server drin sind. Achten Sie auf Lüftungsschlitze oder aktive Lüfter. Eine überhitzte Installation fällt aus, egal ob 10 oder 19 Zoll.

Tipp 5: Die 12-Port-Falle

Sie haben 10 Arbeitsplätze, kaufen ein 12-Port-Panel. Klingt passend? Ist es nicht. Wo schließen Sie Switch, Router, NAS, Drucker, WLAN-Accesspoint an? Richtig: am Panel. Plötzlich brauchen Sie 15 Ports.



Realistische Kalkulation: Arbeitsplätze + 30% Infrastruktur + 20% Reserve.

Bei 10 Arbeitsplätzen: 10 + 3 Infrastruktur + 2 Reserve = 15 Ports nötig. Das passt nicht mehr in 10 Zoll.

Wann 10 Zoll wirklich ideal ist:

• Einzelhandel: 4 Kassen + 2 Lager-PCs + 1 WLAN + Reserve = 8-10 Ports → 12-Port-Panel perfekt
• Kleine Arztpraxis: 3 Behandlungsräume + 1 Empfang + 2 Verwaltung + 1 Server + Reserve = 8-10 Ports → passt
• Home-Office-Profi: 2 Arbeitsplätze + 1 NAS + 1 Drucker + WLAN + Reserve = 6-8 Ports → 8-Port-Panel reicht

Wann Sie über 10 Zoll hinauswachsen:

• Büro mit 8+ Arbeitsplätzen → besser gleich 19 Zoll mit 24 Ports
• Coworking mit wechselnden Nutzern → zu dynamisch für 10 Zoll
• Installation mit geplantem Wachstum → 19 Zoll skaliert besser



10 Zoll ist eine exzellente Lösung für stabile kleine Netzwerke mit klar begrenztem Wachstum. Wenn einer dieser Faktoren wackelt, nicht stabil, nicht klein, nicht begrenzt, greifen Sie zu 19 Zoll.
