Was ist ein Singlemode Pigtail?

Ein Singlemode Pigtail ist ein kurzes Glasfaserkabel mit Stecker an nur einem Ende. Das andere Ende besteht aus der blanken optischen Faser, umgeben von 900-Mikrometer-Tight-Buffer-Beschichtung und einem Schutzmantel. Diese Bauweise ermöglicht das Verbinden (Spleißen) mit bestehenden Glasfaserleitungen.

Die Faser selbst erfüllt den OS2-Standard: 9 Mikrometer Kerndurchmesser, maximale Dämpfung 0,4 dB/km. Das Besondere ist der Aufbau am offenen Ende: Die eigentliche Glasfaser (125 Mikrometer Außendurchmesser inklusive Cladding) ist mit 250 Mikrometern Primärbeschichtung umgeben. Darüber liegt die 900-Mikrometer-Tight-Buffer-Schicht aus farbigem Kunststoff. Diese verstärkte Ummantelung macht die Faser handhabbar und schützt sie beim Spleißen.

Wo kommen Pigtails zum Einsatz?

Gebäudeeinführungen

Das Außenkabel des Providers endet in Ihrer Einführungsbox. Hier spleißen Sie Pigtails an die 12 oder 24 Fasern des Außenkabels. Die Stecker der Pigtails führen Sie dann zu Ihrem Patchpanel.

Spleißboxen in der Infrastruktur

Auf langen Strecken benötigen Sie Zwischenboxen - etwa alle 2 km bei Außenverlegungen für Wartungszugriffe. In diesen Boxen werden Kabelabschnitte über Pigtails verbunden.

Multifaser-Trunk-Aufbruch

Sie haben einen 24-Faser-MTP-Trunk zwischen Gebäuden. Am Ziel brechen Sie diesen in einer Spleißbox auf 24 Einzelfasern auf. An jede Faser spleißen Sie einen Pigtail, dessen Stecker dann zum Patchpanel führt.

Reparaturen und Erweiterungen

Ein beschädigtes Außenkabel muss repariert werden. Sie schneiden den defekten Abschnitt heraus und spleißen die Enden mit Pigtails in einer Reparaturbox zusammen.

Verfügbare Steckertypen und wann Sie welchen brauchen

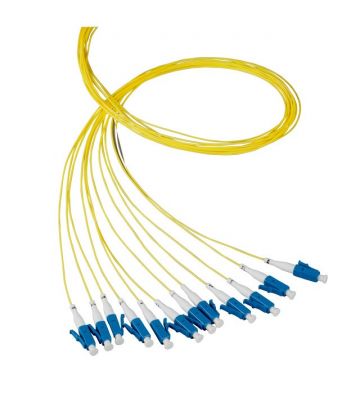

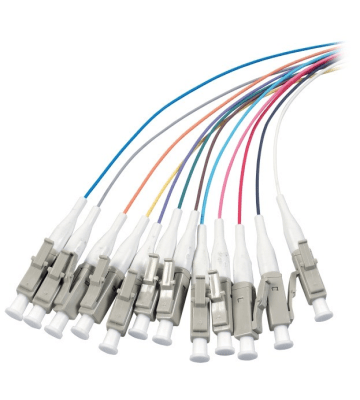

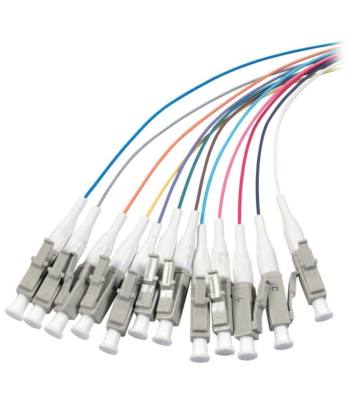

LC-Pigtails: Maximale Dichte

LC ist heute der Standard in Rechenzentren und modernen Gebäuden. Mit 1,25 mm Ferrule-Durchmesser ermöglichen LC-Stecker hohe Portdichten in Spleißboxen. Wenn Sie 24 Fasern in einer kompakten Box zusammenführen, macht sich die Platzeinsparung deutlich bemerkbar. Eine 24-Faser-Spleißbox mit LC-Adaptern misst etwa 300×200×80 mm - mit SC-Adaptern wäre sie doppelt so groß.

Der Nachteil von LC: Die kleinen Stecker sind anfälliger für Verschmutzung und mechanische Beschädigung. In Außenverteilern, wo Feuchtigkeit und Staub eine Rolle spielen, sind größere Stecker oft die bessere Wahl. In klimatisierten Innenräumen ist LC perfekt.

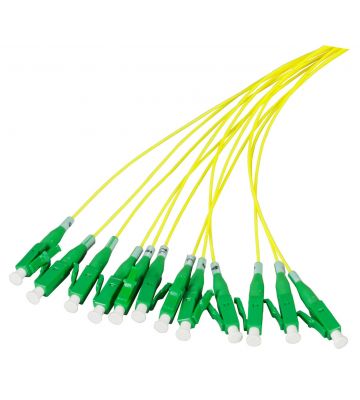

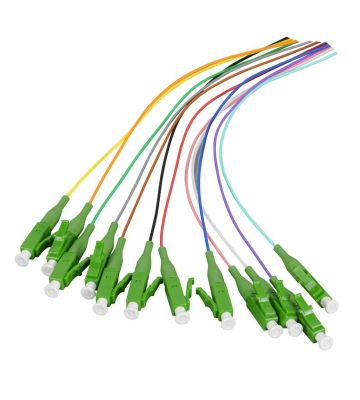

LC/APC-Pigtails: Für anspruchsvolle Netze

Die 8-Grad-Abschrägung reduziert Rückreflexionen von -40 dB (Standard PC) auf -60 dB oder besser. Das ist entscheidend in mehreren Situationen:



• Lange Distanzen über 10 km: Jede Reflexion addiert sich. Bei 40 km Gesamtstrecke können selbst kleine Reflexionen die Signalqualität merklich verschlechtern.
• DWDM-Systeme: Wenn Sie 40 oder 80 Wellenlängen durch eine Faser schicken, ist Übersprechen zwischen Kanälen das Hauptproblem. APC minimiert dies.
• Carrier-Übergabepunkte: Wenn Sie an bestehende Provider-Infrastruktur andocken, finden Sie meist APC vor. Sie müssen sich anpassen - Mischformen PC/APC zerstören die Stecker.

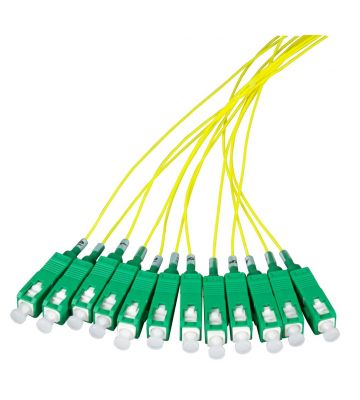

SC/APC-Pigtails: Der Außenverteiler-Standard

SC-Stecker haben 2,5 mm Ferrule-Durchmesser und sind mechanisch deutlich robuster als LC. Die Push-Pull-Verriegelung funktioniert zuverlässig, auch wenn Sie Arbeitshandschuhe tragen oder die Box im Winter bei -10°C öffnen. In Außenverteilern, Kabelschächten und industriellen Umgebungen ist SC die bevorzugte Wahl.

SC/APC kombiniert diese Robustheit mit niedrigen Reflexionswerten. Das ist der Standard bei Carrier-Netzen und Weitverkehrsverbindungen. Wenn die Telekom Glasfaser in Ihr Gebäude bringt, werden Sie meist SC/APC-Pigtails in der Übergabebox vorfinden. Die grünen Stecker signalisieren APC. Niemals mit blauen PC-Steckern mischen!



Ein wichtiger Hinweis zur Kompatibilität Die Stecker-Wahl am Pigtail-Ende muss zu Ihrer restlichen Infrastruktur passen. Wenn Ihre Patchpanels LC-Buchsen haben, brauchen Sie LC-Pigtails. Adapter existieren zwar (LC zu SC), addieren aber 0,3-0,5 dB Dämpfung und eine mechanische Schwachstelle. Planen Sie von Anfang an konsistent.

Spleißen ohne Fehler: Schritt für Schritt

Fusionsspleißen verbindet zwei Glasfasern dauerhaft mit minimalen Verlusten. Ein gutes Spleißgerät erreicht Werte unter 0,05 dB - besser als jeder mechanische Stecker. Aber nur bei korrekter Ausführung.

Schritt 1: Faser vorbereiten

Entfernen Sie 3-5 cm der 900-Mikrometer-Beschichtung mit einem speziellen Abisolierwerkzeug. Wichtig: Nicht mit einem Cuttermesser arbeiten! Damit riskieren Sie Kerben in der 250-Mikrometer-Primärbeschichtung, die später zu Faserbruch führen. Professionelle Glasfaser-Stripper kosten 20-125 Euro und amortisieren sich nach dem ersten vermiedenen Fehler.

Die freigelegte 250-Mikrometer-Faser reinigen Sie mit Isopropanol und fusselfreien Tüchern. Nicht mit Haushaltsalkohol oder Brillenputztüchern! Diese hinterlassen Schlieren und Fasern, die den Spleiß ruinieren.

Schritt 2: Faser ablängen

Mit einem Präzisions-Faserknacker (Cleaver) erzeugen Sie einen perfekt glatten 90-Grad-Schnitt.

Die Schnittlänge (vom Ende der 250-Mikrometer-Beschichtung bis zur Faserspitze) sollte 10-16 mm betragen, je nach Vorgabe Ihres Spleißgeräts. Zu kurz und das Gerät kann die Faser nicht greifen, zu lang und sie bricht leicht.

Schritt 3: In Spleißgerät einlegen

Moderne Fusionsspleißgeräte arbeiten vollautomatisch. Sie legen beide Fasern ein, das Gerät richtet sie aus, prüft die Schnittqualität und führt den Spleiß durch. Dieser Prozess dauert 30-60 Sekunden. Kritisch ist die Sauberkeit: Reinigen Sie die V-Nuten im Gerät regelmäßig mit Druckluft und Isopropanol. Staub in den V-Nuten führt zu Fehlausrichtungen und erhöhten Verlusten.

Schritt 4: Spleiß durchführen

Das Gerät erhitzt die Faserenden auf etwa 2000°C mit einem Lichtbogen. Die Fasern schmelzen an und verschmelzen zu einer durchgehenden Verbindung. Gute Spleißgeräte zeigen die geschätzte Dämpfung sofort an:

✔ Unter 0,05 dB ist exzellent
✔ 0,05-0,10 dB ist gut
✔ 0,10-0,20 dB ist akzeptabel
✖ Über 0,20 dB sollten Sie den Spleiß wiederholen

Schritt 5: Spleiß schützen

Die blanke Spleißstelle ist extrem empfindlich. Schutzschläuche (Splice Protection Sleeves) aus Schrumpfschlauch mit Stabilisierungsstab schützen die Verbindung. Diese Schläuche müssen VOR dem Spleißen auf eine der Fasern aufgefädelt werden.
Nach dem Spleiß schieben Sie den Schutzschlauch über die Verbindung und schrumpfen ihn mit der Heizeinheit des Spleißgeräts. Der fertige Spleiß ist nun mechanisch stabil und kann in der Spleißbox abgelegt werden.

Typische Spleiß-Fehler und wie Sie 0,05 dB erreichen

• Verschmutzte Fasern: 80% aller hohen Spleiß-Verluste entstehen durch Verschmutzung. Ein Staubkorn, ein Fingerabdruck, ein Faserflusen vom Reinigungstuch, alles ruiniert den Spleiß. Die Lösung: Sterile Arbeitsumgebung schaffen. In Außenverteilern ist das schwierig, aber machbar. Arbeiten Sie nie bei Wind, decken Sie die geöffnete Spleißbox ab, schließen Sie Türen. Nach dem Reinigen die Faser sofort spleißen, nicht herumliegen lassen.
• Schlechte Schnittqualität: Ein schräger oder unebener Schnitt erhöht die Dämpfung drastisch. Symptom: Das Spleißgerät zeigt "Bad Cleave" oder Verluste über 0,20 dB. Ursache ist meist ein stumpfer oder verschmutzter Cleaver. Die Schneideklinge sollte nach 500-1.000 Schnitten gedreht oder gewechselt werden. Bei 16-Schnittflächen-Cleavern drehen Sie die Klinge weiter, bei Single-Blade-Modellen ersetzen Sie sie.
• Falsche Faserpositionen: Jedes Spleißgerät hat optimale Einlegepositionen. Die Faser muss in den V-Nuten liegen, nicht darüber oder daneben. Bei automatischen Geräten kümmert sich das Alignment-System darum, aber nur wenn die Fasern grob richtig liegen. Prüfen Sie auf dem Display, ob beide Fasern scharf abgebildet werden. Unscharfe Bilder deuten auf falsche Höhe hin.
• Überschüssige Faserlänge nicht geplant: Nach dem Spleißen haben Sie 2-3 Meter Pigtail plus eventuell überschüssige Länge vom Trunk-Kabel. Diese Fasern müssen in der Spleißbox abgelegt werden. Viele unterschätzen den benötigten Platz. Der minimale Biegeradius von 30 mm muss eingehalten werden. In einer schlecht dimensionierten Box entstehen Knickstellen, die später zu Dämpfungsanstiegen führen. Moderne Spleißboxen haben integrierte Faserführungen (Splice Trays) mit vorgegebenen Radien. Nutzen Sie diese.
• Keine Dokumentation: Sie haben 24 Fasern gespleißt, alle mit unter 0,10 dB Verlust, hervorragende Arbeit. Aber welcher Pigtail gehört zu welcher Trunk-Faser? Ohne Dokumentation tappen Sie im Dunkeln. Beschriften Sie jeden Pigtail während der Installation: "Trunk-1 Faser 3" oder ähnlich. Erstellen Sie eine einfache Tabelle: Trunk-Faser, Pigtail-Nummer, Spleiß-Verlust, Ziel-Port. Diese 10 Minuten Extra-Aufwand sparen Ihnen bei der späteren Fehlersuche oder Erweiterung Stunden.

Ergänzende Komponenten für professionelle Spleißarbeiten

Neben den Pigtails selbst benötigen Sie Glasfaser-Spleißboxen in passender Größe und Schutzklasse. Singlemode-Kabel nach Maß ergänzen Ihre Installation, wenn Sie Trunk-Verbindungen zwischen Boxen herstellen. Vergessen Sie nicht Ferrule Glasfaser-Reiniger. Saubere Stecker sind auch bei Pigtails Pflicht.

Realistische Zeitplanung für Spleißarbeiten

Realistische Zeiten aus der Praxis:
Für 12-Faser-Spleißbox mit Pigtails:



• Aufbau und Vorbereitung: 30 Minuten
• Pro Faser: Strippen, Cleaven, Spleißen, Schützen: 5-8 Minuten
• 12 Fasern also: 60-96 Minuten
• Ablage in der Box und Beschriftung: 30 Minuten
• Messung und Dokumentation: 30 Minuten
• Gesamt: 2,5 - 3,5 Stunden



Das gilt für erfahrene Installateure in guten Bedingungen. Als Einsteiger rechnen Sie mit dem Doppelten. Bei Außenarbeiten im Winter oder in schwer zugänglichen Schächten addieren Sie nochmal 50%.

Wichtig für die Projektplanung: Kalkulieren Sie niemals "Spleiß-Zeit × Anzahl Fasern". Die Rüstzeit (Box vorbereiten, Werkzeug aufbauen, nachher aufräumen) fällt einmal an, egal ob Sie 6 oder 24 Fasern spleißen. Kleine Boxen sind pro Faser teurer in der Arbeitszeit.
